玻璃纖維管線管靜水壓試驗機-玻璃管水壓試驗機
瀏覽：次 2025-06-11 15:20:35

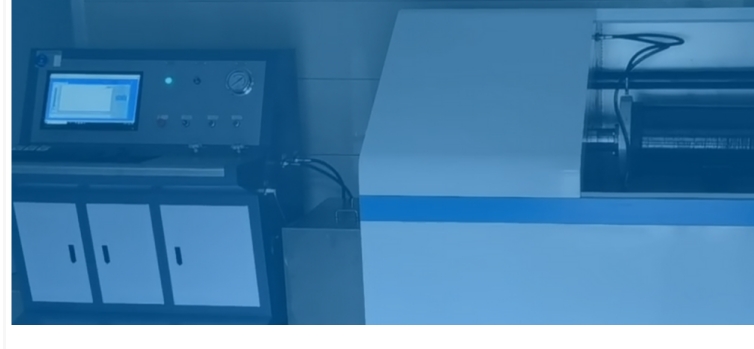

玻璃纖維管線管靜水壓試驗機（FRP Hydrostatic Pressure Testing Machine）是專門用于檢測 玻璃纖維增強塑料（FRP）管道 耐壓性能、密封性及長期承壓能力的專用設備。它通過向管道內部注水并施加恒定壓力，模擬實際工況下的力學性能，確保管道符合國際/行業標準要求。
1. 設備主要用途
-
質量控制：驗證FRP管道的設計壓力、爆破壓力及長期耐壓性能。
-
型式試驗：用于新產品研發或生產工藝驗證（如纏繞工藝、樹脂固化度）。
-
出廠檢驗：確保每批次管道無泄漏、無分層等缺陷。
-
標準認證：滿足 ISO 14692、API 15HR、GB/T 21238 等標準要求。
2. 核心測試功能
| 測試類型 | 測試方法 |
|
|---|---|---|
| 短期靜水壓試驗 | 施加1.5倍工作壓力，保壓5分鐘~2小時，檢查泄漏或變形。 |
|
| 長期靜水壓試驗 | 持續加壓（如1000小時）評估蠕變性能，用于壽命預測。 |
|
| 爆破壓力試驗 | 逐步升壓直至管道破裂，測定極限承壓能力（通常≥4×工作壓力）。 |
|
| 循環壓力試驗 | 模擬實際工況，進行壓力交變測試（如0.5~1.5倍工作壓力循環1000次）。 |
|
3. 設備組成與關鍵技術
（1）主要結構
-
高壓泵系統：提供穩定壓力（電動柱塞泵或氣動增壓泵，壓力范圍0~25 MPa）。
-
密封裝置：
-
端面密封（DN≤250mm，快速卡箍式）
-
內脹式密封（DN＞250mm，避免管端擠壓變形）。
-
-
壓力控制單元：
-
高精度壓力傳感器（±0.5% FS）
-
PLC自動控制系統（可編程保壓、泄壓曲線）。
-
-
安全防護：防爆艙、超壓自動泄壓閥、緊急停機按鈕。
（2）數據采集與分析
-
實時監測壓力、流量（泄漏量）、溫度。
-
生成壓力-時間曲線，輸出PDF/Excel測試報告。
4. 適用管道類型
-
纏繞玻璃鋼管（FW-FRP）
-
離心鑄造玻璃鋼管（HOBAS）
-
夾砂管道（RPM）
-
高壓復合管（如API 15HR標準管線）
5. 選型參考
| 參數 | 低壓型 | 高壓型 | 科研定制型 |
|---|---|---|---|
| 壓力范圍 | 0.1~6 MPa | 0.1~25 MPa | 0.1~50 MPa |
| 管徑范圍 | DN50~DN800 | DN50~DN250 | DN10~DN250 |
| 控制方式 | 手動/半自動 | 全自動PLC | 計算機閉環控制 |
| 典型應用 | 市政給排水管檢測 | 石油高壓管道認證 | 復合材料研發 |
6. 符合的主要標準
-
國際標準：ISO 14692、API 15HR、ASTM D1599
-
中國標準：GB/T 21238、JC/T 552、GB/T 5351 SY/T6770.1
-
歐洲標準：EN 1796、BS 7159
7. 注意事項
-
介質要求：使用去離子水或防凍液（避免腐蝕或結冰影響測試）。
-
環境控制：保持水溫恒定（±2℃），防止熱脹冷縮干擾數據。
-
安全操作：高壓測試時需封閉試驗區域，防止管道爆裂傷人。
