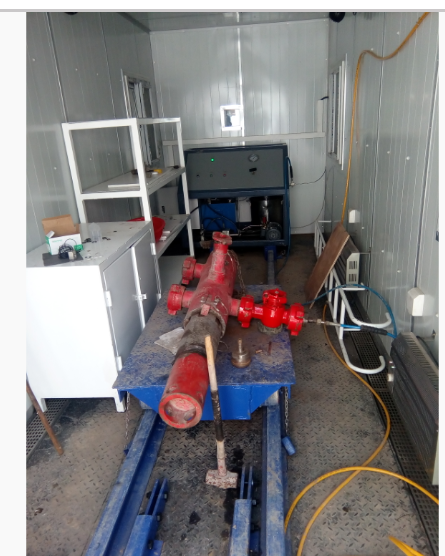

固井管件水壓試驗機-固井水壓測試系統
瀏覽：次 2024-09-11 10:02:22
3.1技術指標要求
1. 試驗壓力 ≥ 140MPa
2. 增壓流量 ≥ 1L/min
3. 低壓流量 ≥ 4L/min
4. 控壓精度 ≥ 試驗壓力值上限的+2％，下限的-1％
5. 試驗介質 ： 液體 水
6. 壓力控制方式 ：計算機控制/手動按鈕
7. 計算機配置 ：運行wind10系統以上，運行內存不低于8G，硬盤內存1T以上， 顯示器大于19寸液晶顯示器，并有防塵保護屏幕；
8. 操作方式 ： 計算機操作/手動按鈕
9. 試樣數量 ： 1路輸出
10. 試樣安裝方式 ：高壓接頭/快速螺紋。
11. 設備形式 ： 集成式分體機
12. 輔助測試 ： 視頻監控
13. 攝像頭 ≥ 2路
14. 攝像頭角度 ：≥180°
15. 防護箱體厚度 ≥2mm
16. 表面處理要求：2層漆面處理 注意防銹措施；
17. 管線長度 ≥10米
3.2 主要功能要求：
(1) 計算機控制用于井口固井管件，水泥頭靜態壓力測試。
(2) 使用介質為常溫清水；冬季為試壓液；
(3) 系統控制柜具備急停按鈕，緊急情況按下“急停”按鈕迅速關斷系統總電源。
(4) 控制柜上手動控制高壓泵的啟動停止、泵端卸荷閥（升壓閥）、容器卸荷閥開啟與關閉。
(5) 分段試壓功能：可以實現在（15%～100%）額定壓力范圍內自定義目標壓力，到壓自動停機保壓。可在6段范圍內自定義分段段數。
(6) 自動卸壓功能：程序通過對遠控卸荷閥的自動控制，可自動卸除試壓泵端、容器端壓力。
(7) 數據記錄功能：在系統啟動以后可以實時記錄工作過程中壓力的變化數據。
(8) 曲線報告：將測試中的壓力變化數據以數據表的形式輸出。輸出的報告格式可以根據用戶要求進行制作。其中高低壓曲線可分別顯示也可共同顯示在一張報告上。
