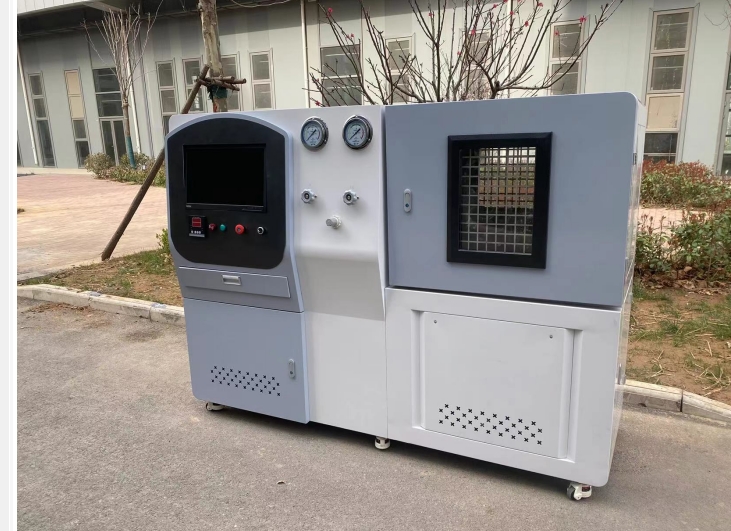

水冷接頭流阻測試臺-服務器水冷接頭流阻試驗機（專用機）
1. 產品簡介
服務器冷卻接頭流阻試驗機是專為數據中心服務器液冷系統設計的精密測試設備，用于評估液冷接頭、快插接頭、冷卻管路、冷板等關鍵部件的流體阻力特性（壓降-流量關系）。通過模擬實際工況下的流量、壓力及溫度條件，確保被測件（DUT）的流阻性能符合散熱效率、能耗及系統兼容性要求，適用于研發驗證、來料質檢及生產批次檢測。
2. 應用場景
-
數據中心液冷系統：服務器CPU/GPU液冷接頭、歧管、快插接頭。
-
高功率電子設備：AI芯片、5G基站液冷模塊。
-
散熱部件廠商：冷板、微通道散熱器的流阻一致性測試。
-
第三方檢測機構：依據行業標準對液冷元件進行性能認證。
3. 核心測試功能
-
流量-壓降測試：精確測量冷卻接頭在不同流量（如0.5~20 L/min）下的壓力損失（ΔP）。
-
流阻系數分析：自動計算雷諾數（Re）、摩擦系數（λ），生成ΔP-Q特性曲線。
-
泄漏檢測（可選）：在額定壓力下檢測接頭密封性。
-
溫度模擬（可選）：控制冷卻液溫度（10°C~60°C），測試溫變對流阻的影響。
-
多工位測試（可選）：支持同時測試多個接頭，提升效率。
4. 設備組成
| 模塊 | 功能說明 |
|---|---|
| 流體動力系統 | 無脈動離心泵/齒輪泵，流量范圍0.1~30 L/min（可調），配備穩壓罐減少波動。 |
| 高精度傳感器 | 電磁流量計（±0.3% FS）、差壓傳感器（±0.1% FS），確保數據準確性。 |
| 溫度控制單元 | 恒溫水槽或PID控溫模塊，維持測試介質（水/乙二醇溶液）溫度穩定。 |
| 夾具與接口適配 | 兼容主流服務器接頭標準（如QD快插、G1/4螺紋、Barb接頭），快速更換設計。 |
| 數據采集與控制 | PLC+工控機系統，實時顯示流量、壓力、溫度數據，支持STEP流量階梯測試。 |
| 測試軟件 | 圖形化界面（中/英文），自動生成報告（含ISO 1217標準格式），支持數據導出CSV。 |
5. 技術參數（典型配置）
-
流量范圍：0.1~30 L/min（可擴展至50 L/min）。
-
壓力范圍：0~0.6 MPa（更高壓力可定制）。
-
控溫精度：±1°C（選配）。
-
測試精度：流量±0.5% FS，壓差±0.5% FS。
-
測試介質：去離子水、25%乙二醇溶液（兼容客戶指定冷卻液）。
-
電源：AC 220V/50Hz，功率≤2 kW。
6. 設備特點
-
高兼容性：適配多種服務器液冷接頭（如Intel OCP、Google/AWS定制接口）。
-
低流量精度：針對微通道接頭優化，低流量段（<1 L/min）仍保持高分辨率。
-
防腐蝕設計：管路與接觸部件采用316不銹鋼或PTFE材質，避免冷卻液腐蝕。
-
自動化操作：一鍵啟動測試，自動判定合格/不合格（預設閾值報警）。
-
安全防護：具備壓力超限停機、漏電保護、液體泄漏傳感器。
7. 測試標準與報告
-
遵循標準：
-
行業規范：ANSI/BICSI 002（數據中心液冷設計）、OCP Open Rack標準。
-
企業標準：客戶自定義測試協議（如ΔP≤15 kPa @10 L/min）。
-
-
報告輸出：
-
ΔP-Q曲線圖、流阻系數表。
-
測試結論（Pass/Fail）、批次統計（CPK分析）。
-
8. 選型與定制
-
基礎型：單工位，常溫測試，滿足基本流阻檢測需求。
-
高級型：多工位+溫控，適用于高精度研發驗證。
-
全自動型：集成機械臂自動裝卸被測件，對接生產線。
提示：提供被測接頭的接口尺寸、工作流量范圍及壓力要求，可快速定制解決方案。
9. 典型用戶
-
服務器廠商（如Dell、HPE、浪潮）的液冷部件質檢部門。
-
液冷接頭供應商（如CPC、St?ubli、國內快插廠商）。
-
數據中心運維方（測試老舊接頭性能衰減）。
該設備可顯著提升服務器液冷系統的可靠性，避免因流阻過大導致散熱不均或泵功耗激增的問題
